具有变焦功能的 PeriCam PSI

带有变焦镜头的实时灌注成像系统

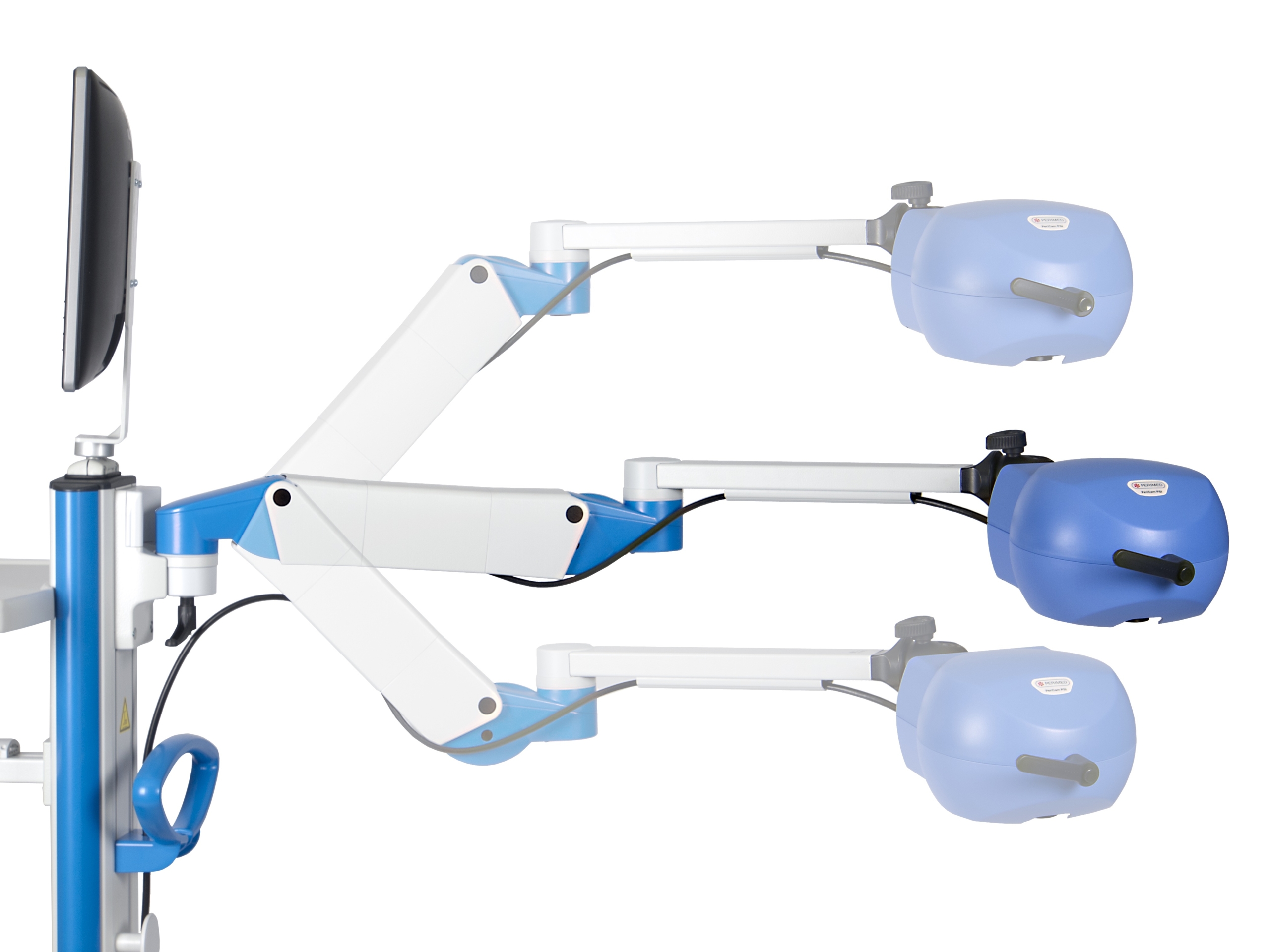

具有变焦功能的 PeriCam PSI插图

PeriCam PSI System 是一种基于 激光散斑对比分析 (LASCA) 技术的血流灌注成像仪,该技术也称为激光散斑对比成像 (LSCI). 这是一种使组织血流灌注实现实时可视化的方法。 LASCA 为研究微循环提供了前所未有的全新手段。 PeriCam PSI System 在一台仪器中结合了动态响应和高空间分辨率,提供被研究组织的实时图形和视频记录。为了进一步提高其可用性,我们开发了专用的应用软件 PIMSoft.

PeriCam PSI System 有两种可用版本:

升级以具备变焦功能

PeriCam PSI NR 和 HR 均可升级以具备变焦功能(仅限序列号为 30000 及以上)。升级后两种版本均实现最佳性能:在同一台仪器上兼具 PeriCam PSI HR 的高分辨率和 PeriCam PSI NR 的灵活性和大测量面积。如果您需要的是完全操控性和多功能性,这是您的最佳选择。

此仪器采用快速电动变焦镜头,具有最佳的灵活性:放大可以获得更高的分辨率,缩小则可获得更大的测量面积(最高可达 25 x 25 厘米)。再结合使用实时自动对焦功能,这将是临床、临床研究和临床前研究应用的绝佳工具,而且只需要这一台仪器即可。

系统设计

PeriCam PSI System 使用不可见的近红外 (NIR) 激光 (785 nm) 进行血流灌注测量。光束通过漫射器散布在测量区域上,从而产生散斑图案。光线照亮的区域大小取决于头部中的激光孔与测量对象之间的距离。
照亮区域中的散斑图案使用 2048 x 2048 像素的相机进行监控,该相机可以每秒超过 100 帧的速度拍摄图像。血流灌注是通过分析散斑图案的变化而计算出来。有关测量技术的更多信息,请参见有关 LASCA 的页面。
为了便于成像仪相对于受试者的定位,使用可见的红色激光 (650 nm) 来指示测量位置。但是,为避免干扰测量,在记录期间应关闭激光指示器。测量激光和激光指示器均可以安全使用,无需眼睛保护。
系统使用一个单独的彩色相机进行文档记录,可以在记录过程中设置不同速度的捕获速率,最高每秒可拍摄一张照片。当分析灌注数据时,彩色照片可以提供额外的帮助,确保受试者在记录期间没有移动,并帮助理解所获得的血流灌注图像。

专用软件:多功能数据分析

此仪器附带一个专用软件包 PIMSoft——用于设置、获取、分析和报告的全面一体式解决方案。

具有变焦功能的 PeriCam PSI插图1
多功能数据分析
  • 具有变焦功能的 PeriCam PSI插图2
  • 具有变焦功能的 PeriCam PSI插图3

部分规格:

最大图像尺寸: 20 x 24 cm
成像相机像素: 5 百万 (2448 x 2048)
变焦范围: 3 倍光学变焦,带自动对焦功能
对焦: 快速自动对焦,设置中会持续升级
最大分辨率(20 x 20 mm 面积): 10 µm/像素
最大面积(10 µm/像素): 22 x 26 mm (400 mm2)
图像采集速率: 每秒最高 96/113 张图像,具体视背景光频率而定
高级背景移除功能: 测量过程中连续移除,带有自动频率检测和同步功能
工作距离: 13-41 cm
